- Blocs

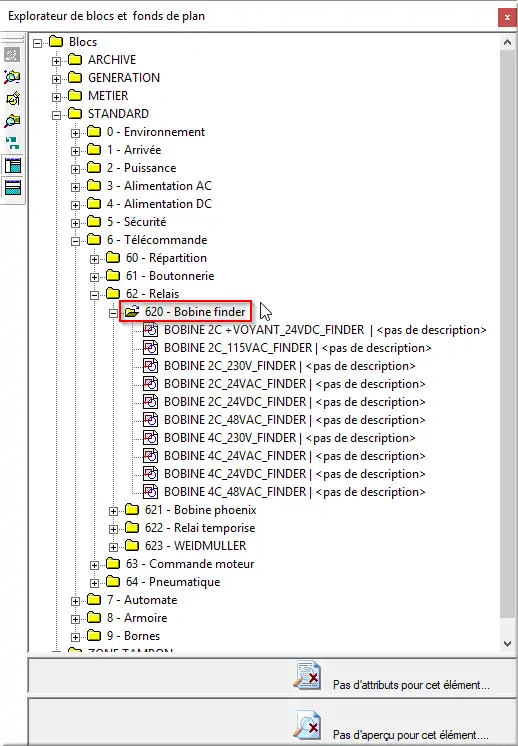

Figure 222 : bloc Bobine
Figure 223 : bloc Boutonnerie
- Références
Pour les références EATON ajouter « 0000 » au début pour la demande d’approvisionnement.
Prise femelle RJ 45 : EAT 0000107413.
Bornier : (Phoenix - PHC)
IMAP / IMAP3S / SEPIA
PT 2,5 – TWIN → push
- 3209549
- 3209565 (PE)
PT 4 → push
- 3211757
- 3211766 (PE)
PT 6 → push
- 3211813
- 3211822 (PE)
UT 2,5 → vis
- 3044076
- 3044092 (PE)
UT 4 → vis
- 3044102
- 3044128 (PE)
Les borniers sont commandés par l’atelier.
AEI
Pour le porte schéma la référence gérée en stock est NSYDPA44.
Disjoncteur
IC60N : grand pouvoir de coupure
IDT40 : petit pouvoir de coupure
Sectionneur fusible
Figure 224 : boîte de dialogue Sélectionner une référence matériel
Renseigner le fusible avant le sectionneur.
- Mise à jour (commentaire)
Plan jaune :
- Mise à jour après câblage
A retourner à l’atelier une fois la mise à jour faite.
Plan vert :
- Mise à jour après raccordement
- Mise à jour après mise en route
- Mise à jour retour site
A déposer dans le bureau planning une fois la mise à jour faite.
- Raccourci clavier
Figure 225 : Options > Personnaliser > onglet Clavier
- Câbles
Pour insérer un câble faire attention à l’orientation des connections.
Faire clic droit sur le point de connexion.
Figure 226 : menu contextuel Modifier le sens de câblage de la connexion...
Choisir l’orientation.
Figure 227 : orientation du sens de câblage de la connexion
